Das Sheet-Layout ist ein Tabellen-ähnliches Layout für FHEM Tablet UI, mit dem Inhalte ganz einfach horizontal und vertikal mittig positioniert werden können. Die Größe der einzelnen Zellen passt sich automatisch der Bildschirmgröße an.

Durch die "starre" Beschaffenheit eignet sich dieses Layout aber besser für die Positionierung von Elementen in z.B. einem Grister- oder Flex-Layout, als für eine eigene Seitenstruktur.

Bei der Gestaltung kann auf folgende CSS-Klassen zurück gegriffen werden:

  • sheet: Startet eine neue Tabelle
  • row: Neue Reihe in der aktuellen Tabelle
  • cell: Neue Zelle in der aktuellen Reihe
  • cell-1-x: Neue Zelle in der aktuellen Reihe mit einer fixen Größe X von Y (z.B.: cell-1-3: 33%, cell-1-4: 25%)
  • cell-x: Neue Zelle in der aktuellen Reihe mit einer fixen Größe von X Prozent (z.B.: cell-20: 20%, cell-40: 40%)
  • left-align: Inhalte der Zelle links anordnen
  • right-align: Inhalte der Zelle rechts anordnen
  • bottom-align: Inhalte der Zelle am unteren Rand ausrichten
  • top-align: Inhalte der Zelle am oberen Rand ausrichten
  • center-align: Inhalte der Zelle in der horizontalen Mitte ausrichten

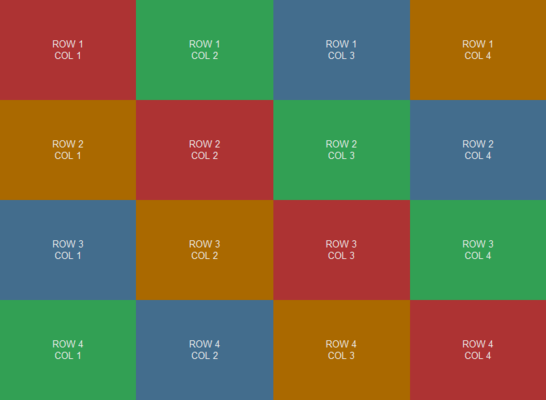

4x4 Raster

FTUI Layout Sheet 01.png
<div class="sheet">
    <div class="row">
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
    </div>
    <div class="row">
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
    </div>
    <div class="row">
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
    </div>
    <div class="row">
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
        <div class="cell"></div>
    </div>
</div>

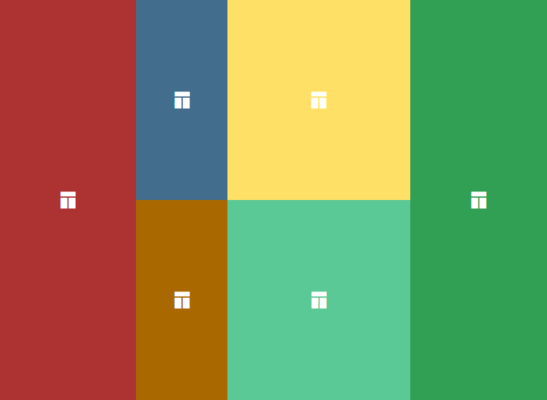

Verschachtelung

FTUI Layout Sheet 02.png
<div class="sheet">
    <div class="row">
        <div class="cell-25"><div data-type="symbol"></div></div>
        <div class="cell-50">
            <div class="sheet">
                <div class="row">
                    <div class="cell-1-3"><div data-type="symbol"></div></div>
                    <div class="cell"><div data-type="symbol"></div></div>
                </div>
                <div class="row">
                    <div class="cell-1-3"><div data-type="symbol"></div></div>
                    <div class="cell"><div data-type="symbol"></div></div>
                </div>
            </div>
        </div>
        <div class="cell-25"><div data-type="symbol"></div></div>
    </div>
</div>
