FS20 Statusanzeige mit Dual-LED

Aus FHEMWiki
Zur Navigation springen Zur Suche springen

Eine FS20 Statusanzeige mit Dual-LED lässt sich wie im Folgenden beschrieben durch den Umbau eines 8-Kanal-Schaltmoduls FS20-SM8 realisieren. Ziel ist es, mit nur einem Open-Drain-Port eine Rot/Grün Anzeige zu realisieren.

Diese Schaltung ist ohne weiteres z. B. auf ein 1-Wire-Schaltmodul (DS2406/DS208/DS2413) portierbar. Damit wird es möglich, diverse Systemzustände anzuzeigen, z. B. für eine Alarmanlage.

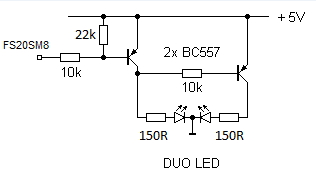

Schaltplan

Schaltplan und Bauteilliste

  • FS20-SM8
  • 8x Dual-LEDs
  • entsprechende LED Vorwiderstände
  • 1x 22k
  • 2x 10k
  • 2x BC557

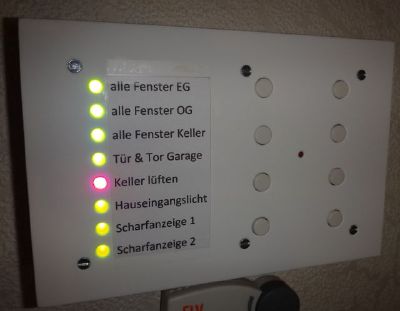

Beispielanzeige

Hinweise zum Betrieb mit FHEM

Einsetzbar

Weitere Hinweise

Realisiert wurde damit eine Statusanzeige für eine Alarmanlage. Der hierzu passende Thread im Forum ist unter Links zu finden. Die passenden Taster für die Sendeeinheit sind hier zu finden.
