FS20 SM4 4-Kanal-Schaltmodul für Niedervolt


Features

4 Kanal Empfängerbaustein als Platinenbaugruppe.

Betrieb mit 5 - 24 Volt, Eingang verpolungsfest, Stromaufnahme 10 mA.

4 Open Collector Ausgänge, die jeweils 92 Volt, 100 mA schalten können, höhere Lasten (auch 230 Volt) über nachgeschaltete Relais möglich.

Alle 4 Kanäle mit Onboard LEDs zur Zustandsüberwachung ausgestattet.

Jeder Kanal kann einzeln angelernt werden. Jedem Kanal können bis zu 4 FS20 Adressen zugeordnet werden.

Das Modul hat keine Taster, sondern nur Lötösen.

Platinengröße: 55 x 50 x 21 mm.


Hinweise zum Betrieb mit FHEM

Einsetzbar.

Hinweise zum Bausatz

Der Bausatz enthält zahlreiche Drahtbrücken und ist schwer aufzubauen, es geht recht eng zu. Das Platinen-Layout hat deutlichen Optimierungsbedarf.

Der Feindraht für die Drahtbrücken fehlte bisher immer.

Es wird - im Gegensatz zum SM8 - ein Empfänger mit Schleifenantenne geliefert. Dieser ist etwas taub.

Statt der Lötösen für die Taster könnte man auch kleine Einzeltaster einbauen, das Rastermaß passt. Man braucht die Taster aber nicht unbedingt, die Programmierung lässt sich auch mit einer vorübergehenden Drahtbrücke erledigen.

Statt der Lötösen für die Ein- und Ausgänge sollte man 1,3mm-Lötstifte mit Steckschuhen einsetzen, die Bohrungen passen dafür.

In der Mitte der 4 Leuchtdioden befindet sich eine Drahtbrücke zur Spannungsversorgung für die Leuchtdioden. Diese sollte man steck-/schaltbar machen, wenn man externe Leuchtmittel anschließen möchte.

Bekannte Probleme

Verschaltet sich gelegentlich, z. B. auf off-for-timer 360 reagiert es mit ON.


Links

Handbuch: http://www.ezcontrol.de/Bedienungsanleitung/ELV/85722_FS20_SM4_2_V1.02_km_um.pdf


Platinen-Ansichten

In Gegensatz zu sonst üblich sind hier die SMD-Bauteile unten, daher ist die Montage der Gummifüsse dringend zu empfehlen.

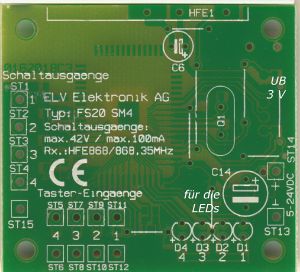

Platine oben: SM4oben.JPG

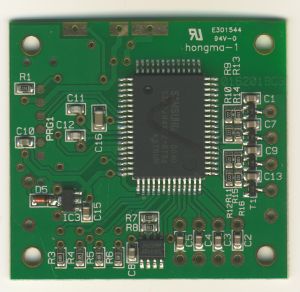

Platine unten: SM4unten.JPG
