HM-CFG-LAN LAN Konfigurations-Adapter

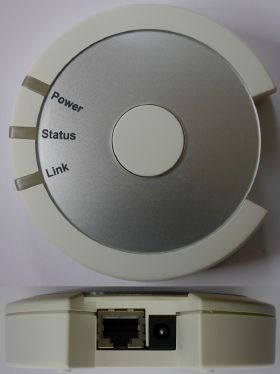

HM-CFG-LAN, Draufsicht und Seitenansicht
Allgemein
Protokoll HomeMatic
Typ Interface
Kategorie
Technische Details
Kommunikation 868,3 MHz
Kanäle n/a
Betriebsspannung 7,5 VDC
Leistungsaufnahme ca. 100 mA
Versorgung Steckernetzteil
Abmessungen 100x30mm (ø x H)
Sonstiges
Modulname 00_HMLAN.pm
Ersteller Martin / martinp876
Hersteller ELV / eQ-3


Der HM-CFG-LAN LAN Konfigurations-Adapter (HM-CFG-LAN), kurz HMLAN Konfigurator, ist ein Schnittstellengerät (IO) ohne wesentliche Intelligenz. Die Aufgabe ist, ein Interface von der Zentrale zu den Geräten bereitzustellen. Ein HMLAN Konfigurator selbst steuert keine Geräte, er überträgt nur Nachrichten in beide Richtungen.

Alternativen

Alternativen zu einem HMLAN Konfigurator sind HM-CFG-USB USB Konfigurations-Adapter, CUN, CUNO und CUL.

HMUSB
Ein HMUSB hat nahezu identische Eigenschaften wie ein HMLAN Konfigurator. Der wesentliche Unterschied ist die Anbindung über USB anstatt Ethernet. Es hat sich erwiesen, dass USB eine bessere Latenz hat als LAN - also eine kürzere Verzögerung. Damit hat ein HMUSB leichte Vorteile zu HMLAN Konfigurator, was aber in den bei Weitem meisten Fällen durch die interne Timing Kalkulation abgefangen wird. Zudem können über den HMUSB (ab Version 2) auch Firmware-Updates OTA (over-the-air, also per Funkverbindung) auf entsprechende HM-Geräte (z.B. den HM-CC-RT-DN) durchgeführt werden.
Dafür bietet der HMLAN Konfigurator mit seinem Netzwerkanschluss Vorteile bei der Platzierung und bei der Ansteuerung (teilweise Timing-Probleme beim Anschluss von USB-Geräten an langsamere Raspberries und beim Durchschleifen von USB an fhem in einer virtuellen Maschine).
CUL/CUN(O)
  • Die Devices liefern keine eigenen Zeitstempel, wodurch eine Timingkorrektur durch FHEM nicht möglich ist. Je nach Systemgeschwindigkeit kann dies zu Problemen, Nachrichtenwiederholung und ggf. auch Nachrichtenverlust führen
  • Da USB kurze Reaktionszeiten und geringe Timingschwankungen hat ist der Einsatz von CUL und CUNO mit HM möglich.
    Die Timingschwankungen der Ethernet-schnittstelle hingegen können in FHEM nicht ausgeglichen werden. Daher kann der Einsatz der CUNO über Ethernet nicht empfohlen werden.
  • Der Übertragungsmodus lazyConfig wird nicht unterstützt

Funktionen

AES

siehe AES Encryption.

Übertragungsmodus

Es werden alle HM-Modi unterstützt. Diese sind Always, Burst, Wakeup und Config. Weiter gibt es lazyConfig und conditionalBurst. Siehe HomeMatic für Details.

KeepAlive

Der HMLAN Konfigurator baut eine Verbindung zur Zentrale über das LAN Interface auf. Der HMLAN Konfigurator erwartet alle 30 Sekunden eine keep-alive Nachricht von der Zentrale. Sollte diese ausbleiben, baut der HMLAN Konfigurator die LAN-Verbindung ab. Das führt zu einem Disconnect, der in State gemeldet wird. Die Verbindung wird automatisch wieder aufgebaut. FHEM sendet den keep-alive alle 25 Sekunden, was einen 5 Sekunden Puffer einräumt. In Internals msgKeepAlive kann man sehen, wie hoch die maximale Verzögerung der Zentrale beim Senden war und wie viel Puffer (in Sekunden) noch verfügbar war. Die Wiederholrate von 25 Sekunden des keep-alive kann mit dem Attribut wdTimer reduziert werden, was den Puffer erhöhen. Es wird jedoch dringend geraten, im Problemfall die Ursache der Verzögerung zu suchen und zu eliminieren.

Nachrichtenübertragung - Performance

  • Mit Internal msgParseDly kann man ablesen, welche Verzögerung eine Nachricht vom Empfang im HMLAN Konfigurator bis zur Verarbeitung in der Zentrale hat.
  • Der HMLAN Konfigurator hält sich an den Funkstandard, der einem Sender maximal 36 Sekunden Sendezeit je Stunde erlaubt. Wird dieser Wert überschritten, stellt der HMLAN Konfigurator das Senden ein. Empfangen wird weiter. Ist eine Nutzung des Zeitslots zu 90% erreicht, wird im Reading cond Warning-HighLoad gemeldet. Bei cond ERROR-Overload wird das Senden eingestellt.

Loggen/Mitschneiden

Es stehen die üblichen Funktionen des Attribute verbose zu Verfügung. Darüber hinaus gibt es die Attribute hmProtocolEvents und logIDs. Siehe auch Homematic Nachrichten sniffen.

Vorbereitung

Info green.png "Usersoftware"/Firmware

Firmware Update Tool / Firmware / Datum

HomeMatic Lan-Interface Configurator

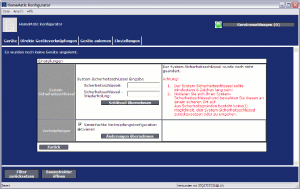

HomeMatic Konfigurator

Bevor man den HMLAN mit Fhem nutzen kann, müssen noch Einstellungen vorgenommen werden. Dazu braucht man Software die bei HomeMatic in der Version 1.512 (Stand 19. Dezember 2013) herunter zu laden ist und nach der Installation mit der Verknüpfung "HomeMatic-Lan-Interface konfigurieren" oder "HomeMatic-Komponenten konfigurieren" gestartet wird und unter Windows läuft. Für andere Betriebssystem (siehe Anhang im Beitrag Anleitung für OS X) braucht man eine Windows-Emulation. Dem HMLAN liegen zwei Konfigurationsprogramme bei, bitte darauf achten, das richtige zu verwenden. Wenn das Konfigurationsprogramm den HMLAN-Konfigurator nicht findet, sollten alle nicht benutzten Netzwerkinterfaces vorübergehend deaktiviert werden, siehe Beitrag im Fhem Forum und bekannte Probleme.

Firmware

Die aktuelle Firmware Version des HMLAN Konfigurators ist 0.965 (Stand Februar 2016). Ein Update ist mit dem "Firmware Update Tool" möglich, die Firmware ist Bestandteil des Tools.

Um einen mit Fhem benutzten HM-LAN zu aktualisieren, reicht es,

  1. im HMLAN-Device mit attr <myHMLAN> dummy 1 den Adapter vorübergehend zu deaktivieren,
  2. mit dem (Windows) Firmware Update Tool die Firmware auf den HM-LAN aufzuspielen
  3. nach dem Stoppen des Update Tools mit deleteattr <myHMLAN> dummy das Device in Fhem wieder zu aktivieren.

Version 1.2 des Firmware Update Tools läuft auch unter Windows 10.

IP Adresse

Der HMLAN Konfigurator ist ähnlich wie der CUN(O) ein Netzwerkgerät. Er beherrscht DHCP und bezieht bei einem im Netzwerk erreichbaren DHCP Servers von diesem eine IP-Adresse. Da Fhem zwecks Kommunikation die IP-Adresse wissen muss, ist es sinnvoll, dem HMLAN Konfigurator eine statische Adresse zuzuweisen.

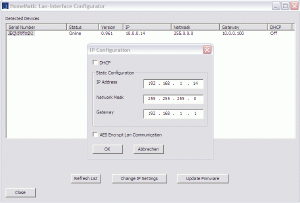

  • mit der auf der CD mitgelieferten "HomeMatic Lan-Interface Configurator" Software unter "Change IP Settings" oder
  • im DHCP-Server eine feste IP-Adresse zuzuweisen (sofern dies vom gegeben DHCP Server als Konfigurationsoption unterstützt wird).

AES Encryptet LAN Communication

Wichtig ist, dass vor Verwendung die "AES Encryptet LAN Communication" abgeschaltet wird, da diese von FHEM nicht unterstützt wird. Dies ist unter "Change IP Settings" der "HomeMatic Lan-Interface Configurator" Software möglich. AES auf dem LAN ist zu unterscheiden von HMLAN auf der Funktschnittstelle. siehe AES Encryption.

Einbindung in FHEM

Der HMLAN-Konfigurator muss in FHEM konfiguriert werden. Das erfolgt mit diesen Befehlen:

define HMLAN1 HMLAN <IP Adresse>:1000
attr HMLAN1 hmId 123ABC

Der Name (im obigen Beispiel HMLAN1) kann frei vergeben werden. Standard IP-Port des HMLAN-Konfigurators ist 1000.

HMLAN kennt mehrere Attribute (commandref). Wichtig ist es, die hmId zu vergeben. Diese ist ein 3-Byte hexadezimal-Wert, somit eine 6-stellige Zeichenfolge in Großbuchstaben. 000000 und FFFFFF sind ungültig. Wenn HM-Geräte mit der Zentrale gepairt werden, wird ihnen diese hmId eingetragen. Wechselt man die hmId müssen alle damit gepairten Geräte neu gepairt werden.

Die Adresse wird in Grossbuchstaben eingegeben, siehe "Bekannte Probleme".

Ein gleichzeitiger Zugriff von Fhem und der HomeMatic-Software auf den HMLAN-Konfigurator ist nicht möglich, da letzterer nur eine Verbindung zulässt. Wollen Sie temporär z.B. mit der Windows-Software von HomeMatic zugreifen, ist Fhem zu deaktivieren. Sinnvoll ist es, die hmId mit der der PC-Software gleichzusetzen. Dann kann man von beiden Zentralen alternativ zugreifen ohne pairen zu müssen.

Nutzung mehrere IOs

Empfangen

Man kann an einem FHEM mehrere IOs (HMLAN/USB, CUL/CUNO) betreiben. Generell empfangen alle IOs von allen Geräten in ihrem Empfangsbereich - unabhängig von der hmId.

Senden

An ein Gerät wird nur über das IO gesendet, das in Internals->IODev angezeigt wird. Nutzt man mehrere IOs sollte im HM Device das Attribut IODev auf das gewünschte IO setzen. Ansonsten sucht FHEM zufällig ein IO aus.

hmId bei mehreren IOs

Man kann allen IOs die gleiche HMId setzen. Das erlaubt die wahlfreie Umschaltung des Sende-IOs für das Device. Sollte man unterschiedliche hmIds wählen simuliert dies mehrere Zentralen. Das Device, an das man sendet, muss über ein IO angesprochen werden, mit einer hmId auf die das Device gepairt ist.


Virtueller Controller VCCU

Speziell wenn mehrere IOs verwendet werden sollen, empfiehlt sich die Verwendung einer VCCU, da ein redundante Nutzung mehrerer Schnittstellen dann wesentlich einfacher einzurichten ist. Das Einrichten einer VCCU lohnt sich aber schon bei der Benutzung nur eines HomeMatic I/O, also wenn man z.b. nur einen HMLAN Konfigurator einsetzen will. Zum Einen ist es wesentlich einfacher ggf. später weitere Schnittstellen dazu zu konfigurieren, zum Anderen adressiert die VCCU die auch bereits bei einer Schnittstelle auftauchende Probleme wie die "Unknown code" Meldungen im Log.

Die Einrichtung einer VCCU ist nicht sehr aufwändig und wird dringend empfohlen.

Attribute

  • hmId: Adresse, die das IO auf der Funkstrecke nutzt. Es ist ein 3-byte hexwert (6 Zeichen) in Großbuchstaben.
  • hmkey, hmkey2..5: bis zu 5 AES keys, die auf der Funkstrecke genutzt werden. Siehe AES Encryption
  • hmLanQlen legt fest, wie viele Nachrichten parallel gesendet werden dürfen, also auf wie viele Antworten die Zentrale parallel warten darf. Ein Wert von 1 ist max defensiv, erzeugt aber eine höhere Verzögerung. Wählt man einen höheren Wert kann es zu Nachrichten-Wiederholunge kommen.
  • hmProtocolEvents: alle Nachrichten werden dekodiert ausgegeben. Diese Einstellung benötigt einige Performance insbesondere bei höheren Level. Man sollte es vorsichtig nutzen.
  • logIDs: zeichnet Rohmessages auf und bietet die genaueste Methode bei der Fehlersuche. Da Nachrichten undekodiert ausgegeben werden ist es im Wesentlichen für Spezialisten von Bedeutung. Man gibt eine Komma getrennte Liste von IDs an, die geloggt werden sollen. Mit all werden alle IDs aufgezeichnet. sys zeichnet zusätzlich Systemmessages auf. sys,all somit alles.
  • respTime: Antwortzeit des HMLAN auf ein keep-alive kann hier eingestellt werden. Normalerweise sollte das HMLAN in einer Sekunde der Zentrale antworten. Sollte dies nicht passieren, wird die Message wiederholt. Der Wert sollte nur in Ausnahmefällen verändert werden.

Readings

  • Xmit-Events: Anzahl der Ereignisse
  • cond: aktueller Zustand des IO.
    • ok
    • Warning-HighLoad: 90% der 1h sendekapazität sind erreicht
    • ERROR-Overload: 100% der sendekapazität sind erreicht, das IO sendet nicht mehr
    • timeout
    • disconnected: die Verbindung FHEM /IO ist unterbrochen
    • Overload-released: das IO ist aus ERROR-Overload zurück im Sendebetrieb
    • init: Das IO wurde neu initialisiert.
  • prot_ERROR-Overload: Anzahl des Events, Zeitstempel des letzten Auftretens
  • prot_Warning-HighLoad: Anzahl des Events, Zeitstempel des letzten Auftretens
  • prot_disconnected: Anzahl des Events, Zeitstempel des letzten Auftretens
  • prot_init: Anzahl des Events, Zeitstempel des letzten Auftretens
  • prot_ok: Anzahl des Events, Zeitstempel des letzten Auftretens
  • prot_timeout: Anzahl des Events, Zeitstempel des letzten Auftretens

Internals

  • XmitOpen: 1 = HMLAN ist sende bereit
  • assignedIDs: HMIDs der HM Devices, die über dieses IO bedient werden
  • assignedIDsCnt: Anzahl der zugewiesenen HMIds von FHEM
  • assignedIDsReport: Anzahl der HMIds, die das HMLAN angibt zu bedienen. Die Zahl sollte identisch sein mit assignedIDsCnt
  • msgKeepAlive: dlyMax: maximale Verzögerung, die ein keep-alive hatte. bufferMin: der minimale Zeitpuffer, der übrig blieb, bis das keep-alive zu spät gekommen wäre. Der Puffer sollte 2 oder größer sein, sonst könnte man gelegentlich disconnects bekommen.
  • msgLoadEst: Funkbelastung des HMLAN. Der Wert wird über 1 Stunde akkumuliert. Sollten 100% erreicht sein, wird das HMLAN den Sendebetrieb einstellen. Der Wert ist eine Hochrechnung in FHEM. Es ist möglich, dass das HMLAN mehr belastet ist. Die 10 min werte zeigen die Belastung in den letzten 10min Perioden an.
  • msgParseDly: Verzögerung der Message Verarbeitung vom Empfang im IO bis zur Verarbeitung in FHEM. Eine Verzögerung kann durch Prozesse an LAN, durch FHEM Prozesse oder sonstige Prozesse/Applikationen der CPU hervorgerufen werden.

Pairen von Geräten

Jedes HM Gerät muss vor Verwendung mit der HM-Zentrale gepairt werden. Dabei wird die hmId des gewählten IOs in das Device programmiert. Ändert man die hmId des IO, mit man das Device anspricht, muss man das Device neu pairen. Alle Geräte haben eine eigene Seriennummer, die nicht änderbar ist. Details zum Pairen auf der Seite HomeMatic Devices pairen.

Bekannte Probleme

Verbindung wird abgelehnt

Selten lehnt der HMLAN-Konfigurator ohne erkennbaren Grund nach monatelangem störungsfreiem Betrieb die Verbindung ab:

Opening HMLAN1 device 192.168.168.60:1000
192.168.168.60:1000 connection refused

Der HMLAN-Konfigurator kann aber über die mitgelieferte Konfigurationssoftware problemlos erreicht werden. Der Zustand lässt sich auch durch einen Reboot des HMLAN-Konfigurators (oder Fhem) nicht beheben, wohl aber durch eine Aktualisierung der Firmware des HMLAN-Konfigurators, selbst wenn die installierte Version aktuell ist.

Wenn das Konfigurationsprogramm Probleme hat, den HM-CFG-LAN LAN Konfigurations-Adapter zu finden, sollten alle nicht benutzten Netzwerkinterfaces vorübergehend deaktiviert werden. Vereinzelt gibt es Hinweise darauf, dass es unter Windows 7 eventuell nicht reicht, die Netzwerkverbindungen im "Netzwerk- und Freigabecenter" zu deaktivieren, sondern ein Deaktivierung der Netzwerkadapter im Gerätemanager erforderlich ist.

Häufiger automatischer Neustart ("Reboot")

Der HMLAN Adapter startet ohne erkennbaren äußeren Anlass häufig neu. Das Problem ist auch im Forum unter der Überschrift HMLAN Adapter wechselt permanent zwischen disconnected / connected beschrieben. Im FHEM Log erscheinen in diesem Fall folgende Meldungen:

... HMLAN_Parse: myHMLAN new condition timeout (je nach Timing, manchmal)
... HMLanHostname:1000 disconnected, waiting to reappear (myHMLAN)
... HMLAN_Parse: myHMLAN new condition disconnected
... HMLanHostname:1000 reappeared (myHMLAN)
... HMLAN_Parse: myHMLAN new condition init
... HMLAN_Parse: myHMLAN new condition ok

Dieses Problem ist bei ELV bekannt und soll mit der Konfigurationsadapter LAN Usersoftware V1.520 (10.12.2015), bzw. der darin enthaltenen Firmware Version, behoben sein. Stand 11.12.2015 18:17 ist es noch niemanden gelungen die neue Firmware zu aktivieren oder die Versionsnummer der Firmware (0.964) wurde nicht verändert, es läuft z.Zt. eine Anfrage ob das Paket überhaupt die neue Firmware enthält.

Verbesserung der Antennenleistung

Die Sende- und Empfangsleistung kann man verbessern. Details hier.

Wechsel von CUL zu HMLAN

Emblem-question-yellow.svg Der hier beschriebene Wechsel sollte mittlerweile einfacher über die VCCU realisierbar sein, indem erst ein weiteres IO-Device hinzugefügt und anschließend das zu ersetzende entfernt wird.

Sollten ein CUL als IO für Homematic-Geräte dienen und ein Wechsel auf den HMLAN Konfigurator geplant sein, kann die folgende Vorgehensweise gewählt werden:

  • deaktivieren Sie das CUL in der fhem.cfg.
  • konfigurieren Sie den HMLAN Konfigurator von Hand
  • Ändern sie das Attribut IODev aller HM-Devices vom Namen der CUL auf den Namen des HMLAN
  • sollte sie das Attribut IODev nicht nutzen (nicht empfohlen) achten sie darauf, dass im fhem.cfg das IO vor allen HM-devices definiert wird. Eine automatischen Zuweisung des IO zu den Devices ist sonst nicht möglich.
    • der HMLAN muss die gleiche hmId wie das bisherige CUL erhalten. Ansonsten müssen alle Geräte neu gepairt / angelernt werden.
    • AES muss im HMLAN abgeschaltet werden.
  • verbinden Sie den HMLAN Konfigurator mit ihrem Netzwerk und ziehen das CUL aus der USB-Buchse.
  • geben Sie in der FHEM-Befehlszeile shutdown restart gefolgt von <Enter> (nicht "save") ein (evtl. reicht auch ein rereadcfg).
  • kontrollieren Sie im Event-Monitor und in den HM-Device-Logs von Fhem die Kommunikation.

Bitte beachten: Falls dem CUL keine explizite hmId per Attribut zugewiesen wurde, wird diese ID aus "F1<FHT-ID>" zusammengebaut. Die hmId muss auf dem HMLAN explizit gesetzt werden.
